磁浮球液位计与磁翻板液位计的相同于不同之处
关键字:磁浮球液位计,浮球液位计,液位计

公司:金湖天信仪表有限公司
联系人:韩经理
电话:0517-86908060
传真:0517-86908063
手机:15052696222
公司网址:www.china-txyb.com
    金湖天信仪表有限公司座落在美丽富饶的高邮湖畔,有“天下第一荷花”美称的鱼米之乡——金湖境内,交通方便,东临京沪高速、西靠宁连高速、盐金线贯穿境内。
    我公司主要产品有:TX-LDG系列智能电磁流量计、 TX-LWGY型智能涡轮流量计、TX-LZ系列金属管浮子流量计,公司拥有一批长期从事自动化控制研究的设计、研制、安装调试的专业高科技人才,为各行业提供了满意的成套系统。荟萃实力雄厚的专业队伍,积淀丰富的技术,管理经验,涵盖全国的营销网络和分支机构,能够快速,便捷的为用户提供技术服务。在互联网商务的时代浪潮中,公司专门成立了电子商务部,依靠专业的网络技术力量和电子商务贸易手段,实施对传统经济和资源的整合以及大范围快速的拓展市场。公司成立以来凭借良好的信誉及优质的服务已经与各地区的生产厂商建立了长期稳定的商业贸易伙伴关系。
    公司坚持“科技、创新、质量、服务”的发展方针,继续秉承“打造产业航母、贡献民族经济”的宗旨,在今后的发展中,将继续致力于品牌建设,不断培育新的经济增长点,把“天信”建设为国际品牌企业。
    本公司将以优质的产品、优惠的价格、优良的服务积极参与市场竞争,竭诚与各界朋友,新老客户诚信合作,共创辉煌。

TX-UQZ磁浮球液位计由磁浮球、传感器、变送器三部分组成。当磁浮球随液位变化,沿导管而上下浮动,浮球内的磁钢吸合传感器内相应位置上的干簧管,使传感器的总电阻(或电压)发生变化,再由变送器将变化后的电阻(或电压)信号转换成4~20mA的电流信号输出。并可在显示仪上设定上、下限报警,实现对液位的位式控制。

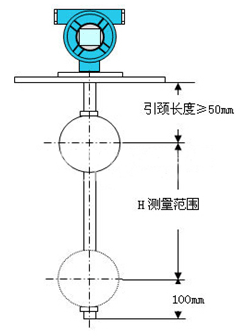

TX-UQZ磁浮球液位计结构原理
由液位传感器和智能HART板(电流转换器)两部分组成,浮球与液位同步变化,控制干簧管吸合断开,从而使传感器内电阻成线性变化,再由转换器将电阻的变化转换成4~20mA标准电流信号并叠加HART数字信号输出。

TX-UQZ磁浮球液位计特点:
1、 智能电子部件由一块主机板和一块液晶屏组成;
2、  可就地按键调整最程和零点;
3、  可用HART通讯手操器或微机与本智能仪表进行双面通讯而不中断输出信号,适合防爆或不方便拆装仪表场所对仪表的测量、过程参数、设备组态、校准、诊断信息通过HART协议访问或改;

4、  在采用HART协议的分散控制系统中同主机进行双向通讯;
5、  带有EEPROM,不因断电丢失数据。

TX-UQZ磁浮球液位计参数:
     测量范围:0~3500mm
     供电电压:12~36V  DC
     输出信号:两线制4~20mA.DC叠加数字信号,由
             用户选择开方或线性输出;
     负载电阻:250Ω
     测量精度:±10mm
     环境温度:-40~80℃
    工作温度:-20~120℃
    公称压力:≤1.6MPa
     法兰标准:A:JB/T82.1-94(平面法兰)
              DN100   PN1.6 球φ90
                  B:JB/T82.1-94(平面法兰)
              DN80  PN0.6 球φ76
      介质密度:≥0.65g/cm­3
      介质粘度:≤0.015PaS
      接液材质:不锈钢
        防护等级:IP65

TX-UQZ磁浮球液位计产品选型表:

型 号

规 格

表 示 内 容

TX-UQZ



磁浮球液位变送器



01





顶置式

02





侧侧式

03





侧底式

04





支架式



H



测量范围H





*

引颈长度(01型时请注明)

TX-UQZ

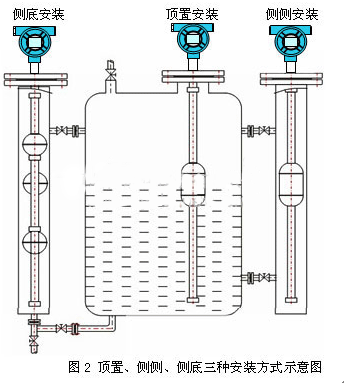

TX-UQZ磁浮球液位计计分以下四种安装方式:
A:顶置安装    B:侧侧安装   C:侧底安装  D:支架安装
(订货时请用户注明安装形式和引颈长度L值。)

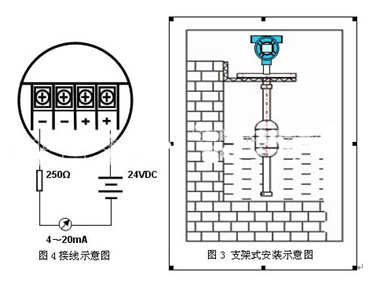

对于敞口或非金属容器,可以采用支架安装方式。具体形式见图3。

TX-UQZ磁浮球液位计接线方式: (见图4)

TX-UQZ磁浮球液位计操作说明:
1、按键操作

调零键[Z]、调整键[S]、功能键[M]
操作内容
操作方法
备注
按键开锁
同时按下[Z]和[S]键5秒钟以上,便可开锁(LCD屏幕显示:OPEN)。

PV值清零
(即零位调整)
将浮球直接置于零位上,按键开锁后,再同时按下[Z]、[S]键2秒钟以上,便可将当前PV值设置为0,(LCD屏幕显示:PV=0)
如果当前PV值与0值的偏差超出50%FS,PV值清零无效,(LCD屏幕显示:PVER)
4mA点有源迁移
按键调零:将浮球置于零位,按下[Z]键2秒钟,变送器将输出4mA电流,完成调零操作。(LCD屏幕显示:LSET)

20mA点有源迁移
按键调满:将浮球置于满位,按下[S]键2秒钟,变送器输出20mA电流,完成调满操作。(LCD屏幕显示:HSET)

变送器数据恢复
先按下[Z]键,再接通电源,继续按住[Z] 5秒钟以上,如果LCD屏幕显示OK,则说明已将变送器数据恢复到出厂时状态,松开按键便可,若LCD显示FAIL,则说明示未对变送器进行过数据备份,无法将变送器数据恢复到出厂时状态。

如果2分钟之内没有任何按键按下,变送器按键自动锁住,若要操作,需重新开锁。以上操作,使用调零键【Z】、调满键【S】即可实现,两按键变送器主板按键操作说明同上。不带表头显示外接电流表也可实现调整。
2、测量参数设置
   测量参数设置时,连续按下功能键【M】将依次显示ZERO、SPRN、DPMP、DISP、FIX C 最后按功能键确认并退出设置状态恢复显示状态。

 显示内容
设置内容
操作方法
0.888
ZEPO CM
设置4mA点量程
按[Z]键选择修改的数字或小数点
按[S]键调整数值或小数点位置
100.00
SPRN CM
设置20mA点量程
同上
同上
2.000
DPMP S
设置阻尼时间
同上
同上
12.008
DISP mA
设置显示模式
按[S]键选择显示模式(显示液位、电流、百分比)
3.6
FIX C CM
固定电流输出
输出屏幕显示的电流值(3.6、4、8、12、16、20、22.8mA)
