彩屏HART475手操器功能与使用
关键字:彩屏HART475手操器,HART475手操器,HART手操器

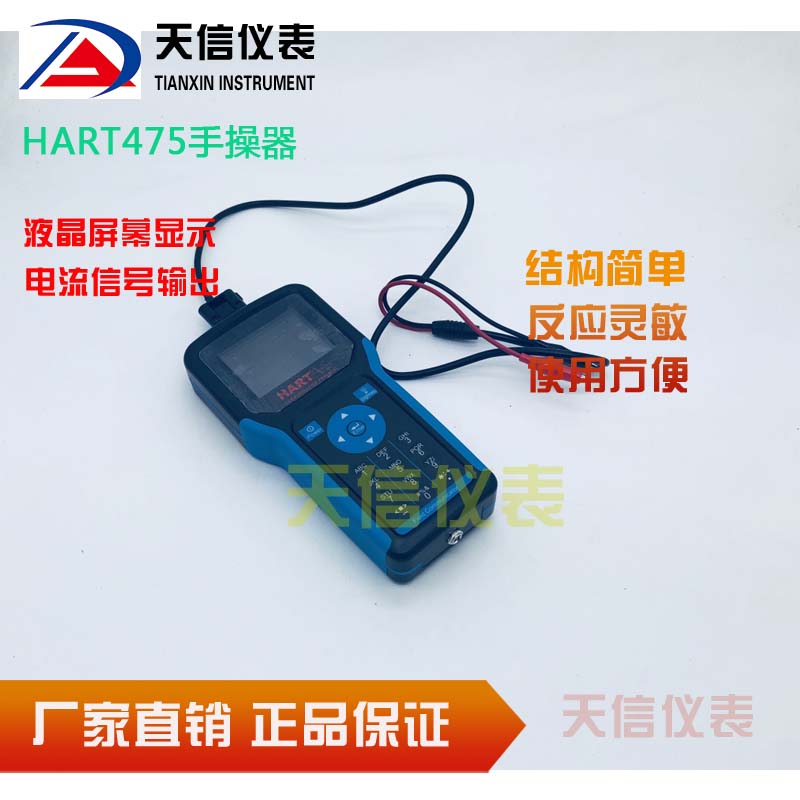

一、彩屏HART475手操器简介
彩屏HART475手操器是支持HART协议设备的手持通信器,它可以对所有符合HART协议的设备进行配置、管理和维护。
彩屏HART475手操器可以方便的接入4~20mA HART协议仪表电流回路中,与HART协议仪表进行通信,配置HART仪表的设定参数(如量程上下限等),读取仪表的检测值、设定值,可以对仪表进行诊断和维护等等。该手持器支持HART?协议的第一主设备(HART网桥等),也支持HART协议的点对点和多点通信方式。
二、彩屏HART475手操器连接
彩屏HART475手操器可以在远端控制室或仪表就地接入单独对HART仪表进行通信操作。彩屏HART475手操器可以并联在HART协议设备上,也可以并联在其负载电阻(250Ω)上。连接时不必考虑引线的极性。
三、彩屏HART475手操器基本使用
1、安装电池组
(1)将现场通讯器正面朝下放在平稳的表面物体上。
(2)按住电池后盖开关,将其推向开锁的一边打开后盖开关,将后盖
揭开装上电池,当电池装好后再将后盖开关推向关锁的一边锁上开关。
(注意在揭开后盖时从缝隙处轻轻揭开,以免损坏后盖。)
2、启动和关闭
该通讯器使用充电电池,使用前请确保:
(1)该通讯器没损坏;
(2)电池组已安装好;
(3)所有螺丝没有松动;
四、彩屏HART475手操器功能介绍
彩屏HART475手持器开机后将会自动轮询地址为0的在线设备,在没有连接设备时手持器会显示“连接错误”的消息。在已经连接了设备后打开手持器时会显示这个设备的在线菜单。从在线菜单可以按左箭头键可返回主菜单。
1、主菜单
主菜单有3个功能:1压力变送器、2温度变送器、3通用菜单。对于任何一类仪表,您总可以通过多次按左箭头键返回到主菜单。
2、压力变送器
当手持器已经连接好了HART?协议从设备(仪表)后,就可以从主菜单进入压力变送器。
3、读取过程变量
在压力变送器选择第一项可以进入读取过程变量功能,这个菜单所列出的过程变量有主变量、输出电流和百分比值等,并会随每次通信实时更新。
4、诊断/服务
在压力变送器选择第二项可以进入诊断/服务菜单,这个菜单包括设备自检、回路电流检测以及仪表校准选项等。选择设备自检,可实现设备自检,报告检测结果。选择回路电流检测,可以使变送器固定输出一个电流信号,方便验证整个回路是否正常。
5、基本设置
在压力变送器选择第三项可以进入基本设置菜单,这个菜单可对一些常用信息进行更改。
