电磁流量计的安装及使用要求
关键字:电磁流量计,分体式电磁流量计,防腐电磁流量计

一、电磁流量计安装注意事项
电磁流量计的安装方向没有特别严格的要求,一般水平,垂直或者倾斜均可,不受限制。但必须提醒的是,为了保证管道内是充满被测介质,也就是“满管”状态,建议最好是垂直安装,流向自下而上,尤其是对于液固两相的流体,必须垂直安装。若现场只允许水平安装,则必须保证两电极在同一水平面,电极的轴线必须近似于水平方向,因为处于底部的电极极易被沉积物覆盖,顶部电极易被液体中偶尔存在的气泡擦过,遮住电极表面,使输出的信号有波动。
1、电磁流量计的上游至少要有5DN的直管段,下游至少要有至少3DN的直管段,为了方便安装和拆卸,可在流量计出厂时加装管道伸缩节;
2、流体的流动方向和流量计壳体上的箭头标注方向一致;
3、管道内如有负压,会损坏流量计的内部衬里材料,需要特别注意,防止产生负压。例如液体温度高于室温,关闭传感器上下游截止阀停止运行后,流体冷却收缩会形成负压,应在传感器附近装有负压防止阀;
4、电磁流量计应尽可能远离泵,阀门等设备,避免其对测量的干扰;
5、流量计应尽可能远离射频,强磁场,强震动等干扰源;
6、若测量管道有震动,在流量计的两边应有固定的支座;
7、测量混合相流体时,选择不会引起相分离的场所;测量双组分液体时,避免装在混合尚未均匀的下游;测量化学反应管道时,要装在反应充分完成段的下游;同时测量混合相流体时,混合点与流量计之间的距离最少要有30DN的直管段;
8、为方便今后流量计的清洗和维护,应安装旁通管道,并保证流量计前5DN后3DN的直管段;
9、安装电磁流量计时,应注意均匀拧紧两个法兰,否则容易压坏衬里材料,最好是用力矩扳手;
10、传感器必须单独接地,一般情况下接地电阻应在100欧以下,对于防爆产品和防雷击要求的安装情况,接地电阻应小于10欧。原则上,分体式流量计的接地应在传感器一侧,转换器接地应在同一接地点;
11、分体式电磁流量计转换器一般安装在传感器附近或者配电室,需要注意的是,传感器与转换器连接是,为了避免干扰信号,信号电缆必须单独穿在接地保护金属管内,不能把信号和电源电缆混穿在同一金属管内。
二、电磁流量计按现场安装要求
1、水平和垂直流向时,电磁流量计应安装在水平管道较低处和垂直向上处,避免安装在管道的最高点和垂直向下处;

2、倾斜流向时,电磁流量计应安装在管道上升处;

3、在开口排放管道时,电磁流量计应安装在管道的较低处;

4、若管道落差超过5m时,在电磁流量计的下游应安装排气阀;

5、管道上的控制阀和切断阀应安装在电磁流量计的下游,而不应安装在传感器上游;

6、电磁流量计绝对不能安装在泵的进口处,应安装在泵的出口处;

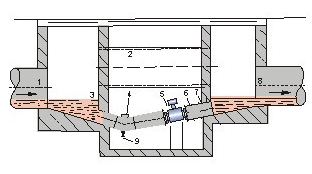

7、在测量井内安装电磁流量计的方式;
