电磁流量计安装使用方法
关键字:电磁流量计,污水电磁流量计,高压电磁流量计

一、电磁流量计安装使用
电磁流量计的安装方向没有特别严格的要求,一般水平,垂直或者倾斜均可,不受限制。但必须提醒的是,为了保证管道内是充满被测介质,也就是“满管”状态,建议最好是垂直安装,流向自下而上,尤其是对于液固两相的流体,必须垂直安装。若现场只允许水平安装,则必须保证两电极在同一水平面,电极的轴线必须近似于水平方向,因为处于底部的电极极易被沉积物覆盖,顶部电极易被液体中偶尔存在的气泡擦过,遮住电极表面,使输出的信号有波动。
1、电磁流量计的上游一般10DN的直管段,下游有5DN的直管段,至少
要有5DN的直管段,下游至少要有至少3DN的直管段,为了方便安装和拆卸,可加装管道伸缩节;
2、流体的流动方向和流量计壳体上的箭头标注方向一致;
3、电磁流量计应尽可能远离泵,阀门等设备,避免其对测量的干扰;
4、流量计应尽可能远离射频,强磁场,强震动等干扰源;
5、若测量管道有震动,在流量计的两边应有固定的支座;
6、为方便今后流量计的清洗和维护,应安装旁通管道,并保证流
量计前5DN后3DN的直管段;
7、安装电磁流量计时,应注意均匀拧紧两片法兰,否则容易压坏衬里材料,最好是用力矩扳手;
8、传感器必须单独接地,一般情况下接地电阻应在100Ω以下,对于防爆产品和防雷击要求的安装情况,接地电阻应<10Ω。原则上,分体式电磁流量计的接地应在传感器一侧,转换器接地应在同一接地点;
9、分体式电磁流量计转换器一般安装在传感器附近或者配电室,需要注意的是传感器与转换器连接,为避免信号干扰,信号电缆必须单独穿在接地保护金属管内,不能把信号和电源电缆混穿在同一金属管内。
二、电磁流量计安装要求
1、水平和垂直流向时,电磁流量计应安装在水平管道较低处和垂直向上处,避免安装在管道的最高点和垂直向下处;

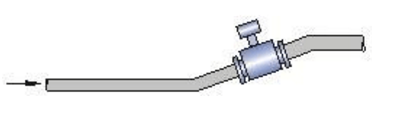

2、倾斜流向时,电磁流量计应安装在管道上升处;

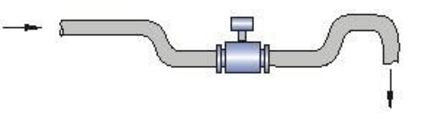

3、在开口排放管道时,电磁流量计应安装在管道较低处;

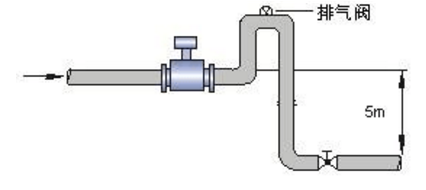

4、在管道落差超过5米时,在电磁流量计的下游应安装排气阀;

5、管道上的控制阀和切断阀应安装在电磁流量计的下游,而不应安装在传感器的上游;

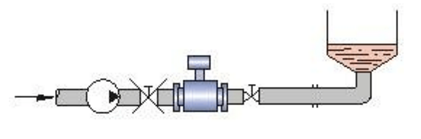

6、电磁流量计绝对不能安装在泵的进口处,应安装在出口处;

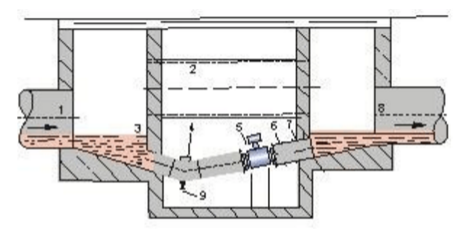

7、在测量井内安装电磁流量计的方式;

三、电磁流量计安装注意事项

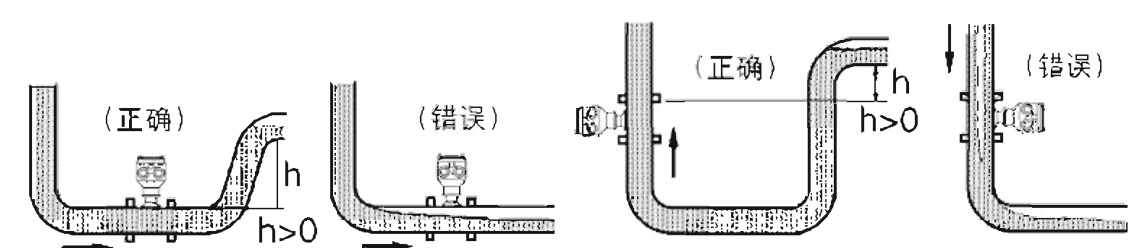

1、管路必须完全充满液体
保证管路始终充满液体至关重要,否则流量显示会受到影响,而且还会出现测量错误,管路结构的设计必须要保证测流管始终充满流体。当流体有分流货含有固体颗粒沉淀物时,建议使用垂直安装。但采用垂直安装时,要遵循流体从下到上的走向,以保证管路充满流体。

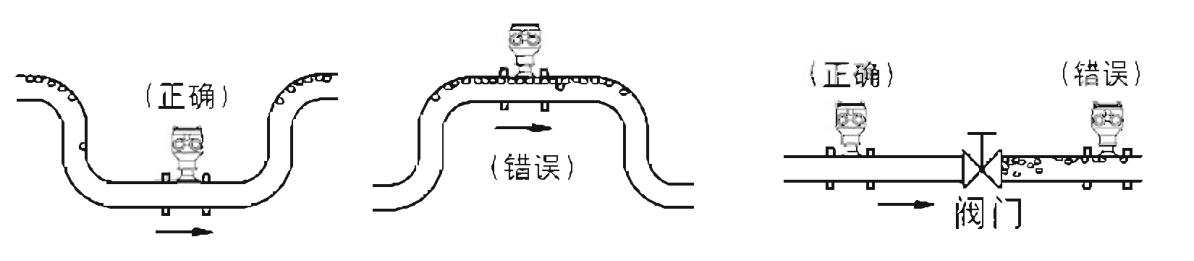

2、避免气泡
如果有气泡九如测量管,流量显示会受到影响,而且还会出现测量错误。当流体中含有气泡时,管路设计时必须防止气泡积累在测量管中。如果在测量管附近存在阀门,应尽量将管布置在阀门上游,可避免压力减小产生气泡。
