电接点压力表应用原理
关键字:电接点压力表,不锈钢电接点压力表,防爆电接点压力表

一、电接点压力表应用
电接点压力表广泛应用于石油、化工、冶金、电站等工业部门或机电设备配套中测量无爆炸危险的各种流体介质的压力,电接点压力表经与相应的电气器件配套使用,可对被测压力系统实现自动控制和发信(报警)的目的。
二、电接点压力表原理
电接点压力表是由测量系统、指示系统、磁动电接点装置、外壳、调整装置和接线盒等组成。其工作原理是基于测量系统中的弹簧管在被测物质的压力作用下,迫使弹簧管之末端产生相应的弹性形变—位移,借助拉杆经齿轮传动并予放大,由固定于齿轮轴上的指示指针逐将被测值在度盘上指示出来。同时,当其与设定指针上的触头相接触的瞬时,致使控制系统中的电路得以断开或接通,以达到自动控制和发信报警的目的。
三、电接点压力表技术参数
1、表盘外径:φ60、φ100、φ150;
2、指示精度:1.6%;
3、设定精度:4%;
4、接点数量:2;
5、最大工作电压:AC 380V或DC 220V;
6、最大电流:1A;
7、触头功率:30VA;
8、连接螺纹:M20*1.5或约定的特殊要求;
9、玻璃:安全防爆玻璃、普通玻璃;
10、刻度盘:白底黑字;
11、防护等级:IP65;

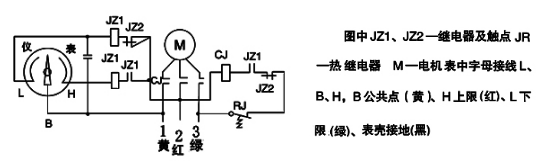

四、电接点压力接线

五、电接点压力表使用和维护
1、仪表应垂直安装
2、使用时如仪表指针不灵或内部机构松动,不能正常工作等故障,应进行检修。
3、仪表应定期进行检定(六个月一次);如发现故障,应及时检修。
