一、科里奥利式质量流量计结构
科里奥利式质量流量计传感器主要由连接法兰、测量管、驱动系统及采样系统
等部分构成。

二、科里奥利式质量流量计产品特点
1、可组态输出∶
可以通过有源或无源两种方式向外部提供4～20mA电流输出，用来代表质量流量、体积流量、密度、温度；也可以通过有源或无源两种方式向外部提供0-10kHz脉冲输出，用来代表质量流量、体积流量。
2、标准的RS485接口模式
采用基于MODBUS RTU通讯协议的RS485接口。通过数字通讯可以输出全部的测量值和中间值，通过本公司提供的上位机通信软件实现对数据变量的查看、存储及内部参数的修改。
3、方便的人机接口
变送器配备光感式防爆按键和OLED显示屏，现场可以通过操作按键完成质量流量、体积流量、密度、温度等变量的查询显示及现场零点的标定（进行以上按键操作无需拧开前端盖）。
4、温度与压力补偿
变送器内部电路全部采用工业级低温漂系列元器件，使变送器受环境温度的影响较小，保证正常工作温度范围内的测量准确性。另外，变送器内部增加了压力影响补偿程序，用户可手动输入管道压力值，以便变送器进行压力补偿值的计算；
5、与传统流量测量方式相比，质量流量计还具有以下优势∶
（1）质量流量计能够直接测量管道内流体的质量流量，不需要经过中间参数的转换，避免因中间转换产生的测量误差。因此，其测量准确度高、重复性好，可以在较大量程比范围内实现瞬时质量流量的高准确度直接测量；
（2）质量流量计测量管振幅小，内部无活动件，因此可靠性高，使用寿命长，日常维修量小。
三、科里奥利式质量流量计安装
1、 安装位置
选择
（1）安装位置应远离能引起管道机械振动的干扰源，如工艺管线上的泵等。如果传感器在同一管线上串联使用，传感器间的距离至少应大于传感器外形尺寸长度的三倍，以避免由于共振而产生的相互影响；
（2）安装位置应远离工业电磁干扰源，如大功率电动机、变压器等，至少应保持五米以上的距离，否则，传感器中测量管的自谐振动会受到干扰，速度传感器检测出来的微弱信号有可能被淹没在电磁干扰的噪声中；
（3）传感器不能安装在工艺管线的膨胀节附近，以避免因温度变化引起管线的伸缩和变形，从而形成横向应力，使得传感器零点发生变化，影响测量准确度；
（4）安装位置应选取过程管线的低点，并在传感器上、下游管道上安装截止阀和旁路，以方便调零、日常维护并确保传感器在不工作时也处于满管状态；
2、安装方式
安装方式
流量计只有在测量管内充满过程流体时才能够正常工作。原则上，流量计能够以任何可使过程流体充满测量管的方式安装。

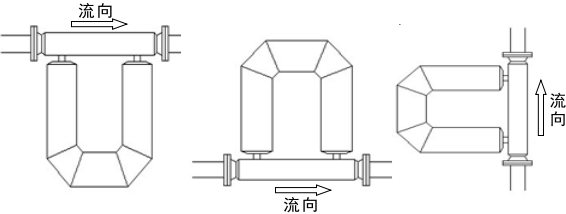

传感器的具体安装方式应根据流体的相别及其现场工况条件确定，主要分为以下三种
（1）若被测流体介质是液体，一般采用外壳朝下安装传感器，以避免空气聚积在传感器测量管内；
（2）若被测流体介质是气体，一般采用外壳朝上安装传感器，避免冷凝液聚积在传感器测量管内；
（3）若被测流体介质是液体、固体的混合浆液时，则可将传感器安装在垂直管道上，这可避免微粒聚积在传感器测量管内。此外，如果工艺管线需要用气体和蒸汽清扫，这种安装方式也便于清扫，但这种安装方式相较前二种而言难于固定，且压损较大；

3、安装前准备
（1）将流量计安装在危险区域前，请确认流量计铭牌上所标明的防爆性能适用于现场的安装环境；
（2）将流量计安装到工艺管线上之前，应首先确认传感器的采样线圈、驱动线圈以及铂电阻温度计的电阻值是否正常；
（3）对于新建管线，要在完成管道预置和管道吹扫后再安装传感器，避免杂物进入传感器，并防止因管道施工对传感器造成意外损坏；
（4）仪表搬运过程中要轻起轻放，以免因跌落和磕碰对传感器造成永久损坏；
4、安装注意事项

（1）安装时应确保传感器附近工艺管线上的阀门和泵等有专门支撑物，禁止用传感器支撑。
（2）传感器应由管线系统加以支撑，管道支撑物应尽可能靠近入口与出口法兰（约2-10倍管径处），并且确保管道支撑物附着在共同的结构物上。
（3）传感器安装后，其外壳应处于自由悬空状态。
