宽屏彩屏无纸记录仪通讯和ID控制回路应用
关键字:宽屏彩屏无纸记录仪,彩屏无纸记录仪,无纸记录仪

一、宽屏彩屏无纸记录仪通讯

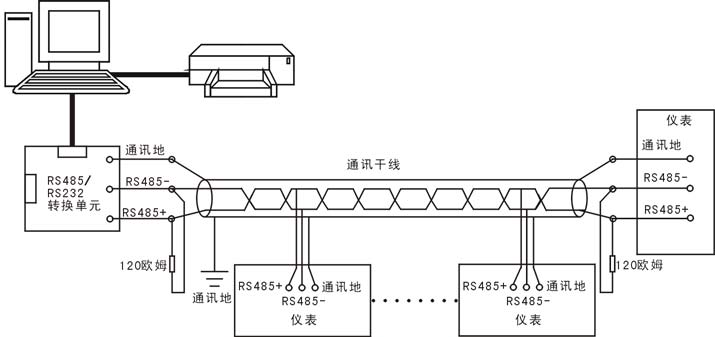

宽屏彩屏无纸记录仪的RS-485通讯线采用屏敝双绞线,其一端通过RS-232/485转换模块接到计算机的串行通信口,另一端接到记录仪通讯端子。

1、双芯屏敝线的屏敝层作为通讯地线,注意不可与设备保护地连接。当传输距离较远时,传输干线的两端需分别加一个120Ω的终端电阻,连接在RS-485通信线“+”和“-”之间。
2、当一台计算机挂多台记录仪时,网络拓扑结构为总线型,每台记录仪通过支线并接在干线上。需注意的是终端电阻要接在通讯干线的两端,分支后的传输线要尽可能的短,以减少干扰。通讯距离长时可选择中继模块。
3、RS-485方式允许一台上位机同时挂多台记录仪。该种通讯方式适用于使用终端机的用户与本系列仪表构成网络,实时接收记录仪数据与各类控制系统相连。
二、宽屏彩屏无纸记录仪PID控制回路应用
用一台2通道本系列仪表组成PID单回路控制系统来实现一简单的温度控制,测量信号是罐中的温度,输出信号作用到加热丝上(假设加热丝可以接收连续的信号)。
