YFQ-002S轻便微压压力泵使用说明书
关键字:轻便微压压力泵,微压压力泵,压力泵

一、YFQ-002S轻便微压压力泵简介
YFQ-002S轻便微压压力泵是可以产生正压和真空的手动压力泵。其传压介质为空气,由于采用阀门及接 头,因此,其密封性、耐用性、轻便性极佳。微压泵作为压力计量不可缺少的辅助设备,一直受到法定专业计量部门及工矿企业热工计量和计控工程人员的青睐。

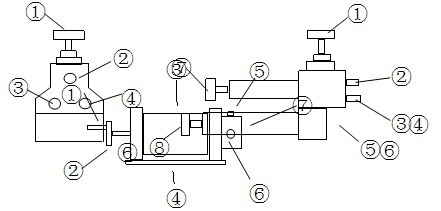

二、YFQ-002S轻便微压压力泵结构

① …… 摇竿       ②……手柄(微调旋扭 )
③……泵体         ④……底座
⑤ ……泄放阀      ⑥ ⑦……压力输出口

三、YFQ-002S轻便微压压力泵使用方法
1、检验正压压力仪表(见结构图)
将标准表与被检表连接到接口 ⑥ ⑦之中,逆时针旋转②微调旋扭一段距离后,将⑤泄放阀 关闭使其不 泄漏,再顺时针拧②微调旋扭进行打压,当压力达到预定压力值时,停止造压。校验压力仪器仪表回程误差时, 逆时针慢慢转动微调旋扭的手柄,当接近所需压力值时 ,再进行检定。打开泄放阀⑤放气,标准表与被检表回零。
2、校验真空仪器仪表(见结构图)
将标准表与被检表连接到接口 ⑥ ⑦之中,顺时针旋转②微调旋扭一段距离后将⑤ 泄放阀关闭使其不 泄漏,再逆时针拧②微调旋扭进行抽负压,当压力达到预定压力值时,停止抽负压。校验压力仪器仪表回程误差时, 顺时针慢慢转动微调旋扭的手柄,当接近所需压力值时 ,再进行检定。打开泄放阀⑤放气,标准表与被检表回零。

四、YFQ-002S轻便微压压力泵技术参数
1、造压范围: -25~25kPa。-50~250kPa
2、介    质:空气
3、重    量:1.0kg
4、压力输出稳定微调至1Pa

五、附件
1、M20x1.5/ 接头 (2只)
2、M10x1 导压软管 (2根) 特殊接头 可根据用户所需代为加工。
