气体涡轮流量计使用中需要注意的两个重要的问题
关键字:气体涡轮流量计,防爆气体涡轮流量计,燃气流量计

气体涡轮流量计是在接近标准状态下进行标定的,因此在现场选型、使用及维护情况下会出现许多问题。
一、气体涡轮流量计主要零部件的互换性

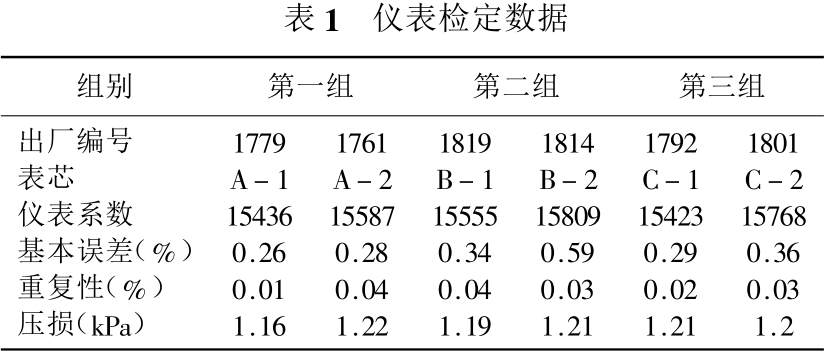

按照规定,涡轮流量计出厂前总是逐台进行标定,并给出仪表系数。但在现场,尤其是高压场合,涡轮表损坏的事时有发生,维修人员经常将表芯(包括叶轮和轴承在内的组件)更换,而不是整台仪表更换,换下的表芯带回维修(在现场不允许进行长时间的维修工作)。由此产生了这样的疑问:整台仪表更换与只更换表芯在流量计的性能方面,尤其是仪表系数会有什么变化?仪表系数究竟和哪些因素有关?带着对这些问题的思考,我们随机抽取了 6 台仪表(口径均为DN80),每两台仪表组成一组,共 3 组进行对比试验。6 台仪表检定数据列于表 1。

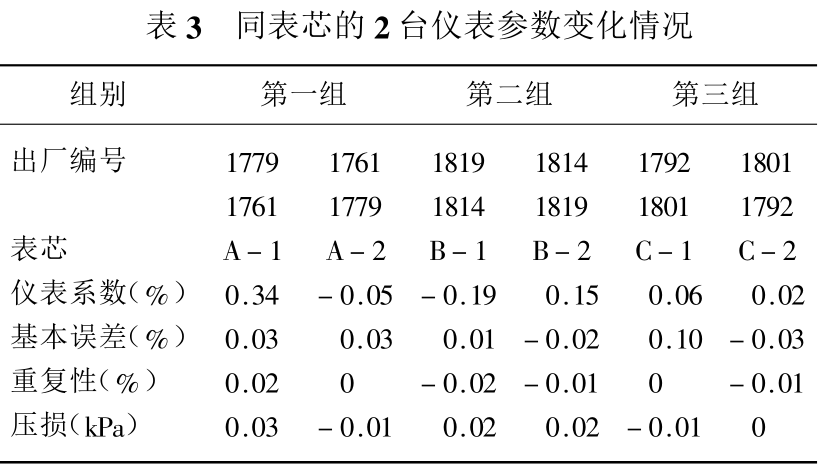

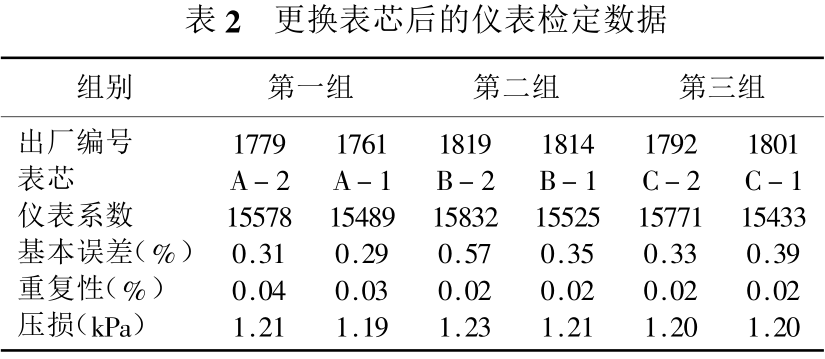

将每组仪表的2台表芯对换,重新进行检定,获取检定数据,列于表 2。将同表芯的 2 台仪表参数进行比较,获得比对结果,列于表 3。其中仪表系数以相对变化(百分数)表示。

由表3中数据可以看出,涡轮流量计的仪表系数主要和表芯有关,这是由于表芯几乎集中了该表的所有重要零部件,包括影响仪表性能的轴承和叶轮。涡轮流量计一次表的损坏主要是轴承和叶轮,因此既不提倡单独更换轴承或叶轮进行维修,也不需要更换整台仪表,而是采用整体更换表芯的方式即可。每一个用于维修的表芯都需要进行单独标定,每一个表芯都可确定一个仪表系数,更换表芯后,输入新的仪表系数就可以投入使用了。
二、气体涡轮流量计“压力增大时流量范围增大”的理解
要理解这句话,首先要明白两个问题:
1、什么是流量范围?
厂家给出的流量范围均指工况流量范围,即在流量计工作温度、压力等介质条件下的可测量范围,单位是m3/h。工程上用做预算用量时,单位是Nm3/ h。
2、流量范围与密度(压力)的关系是怎样的?
这个问题可通过下面的选型实例进行解答。某燃气公司欲选择流量计进行天然气的计量,其管路安装情况完全满足设计要求,所给出的选型条件如下:被测介质为天然气,相对密度0.65;压力1×1MPa(表压);常用温度20℃;流量范围400~4800Nm3/h;常用流量3500Nm3/h;管道口径DN100。针对上述实例。欲选择合适的仪表进行计量。则根据所给的条件首先进行简单的流量换算,将标况流量400~4800Nm3/h 换算成工况流量约为(36.3~436)m3/h,常用流量为318m3/h。
根据初步计算可以选择TX-LWQ-100B型气体涡轮流量计,再作进一步核实。由说明书可知TX-LWQ-100B的流量范围为32~650m3/h,与换算所得的实际流量进行比较后发现,小流量不在被测的范围之内。这就需要了解生产厂家的标定条件。从世界范围来看,除了几个大型的流量标定站外,所有的厂家包括一些计量站均使用空气作为介质进行标定,不能做到实际使用流体标定,给出的流量范围也是工况下的流量范围。因此需要对流量范围受密度影响的涡轮流量计进行流量范围的重新计算。
