射频导纳物位计安装
关键字:射频导纳物位计,射频导纳物位开关

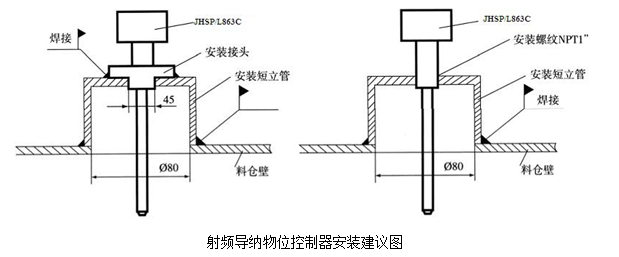

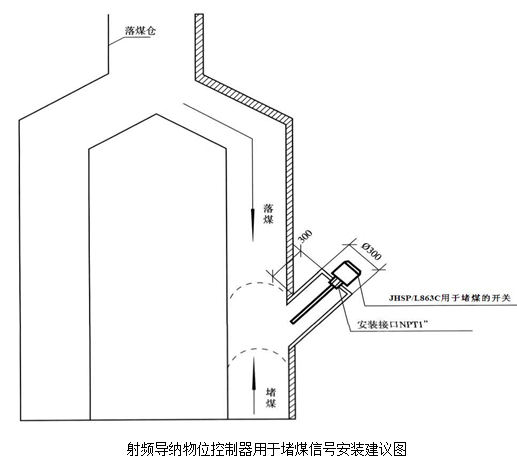

一、射频导纳物位计安装

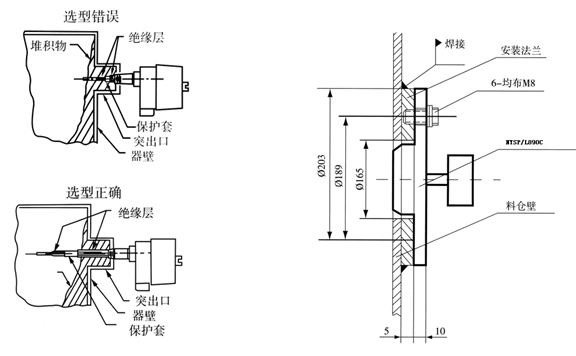

探头安装的标准方法是 NPT1″螺纹安装,也可采用法兰安装,可采用水平或垂直安装。将探头的 NPT1″螺纹旋入器壁或容器顶部的 NPT 接头。

二、射频导纳物位计电路连接
1、松开2×M8安装电子线路螺丝 2个,取下电子线路板,将导线拉入仪表 3/4NPT 仪表电气接口内,当导线穿过接线口后,放回电子线路“平”的一边对着接线口。导线接入连接器,重新安装2×M8螺丝2个即可。
2、线路电源类型(115VA.C 或 230VA.C) 交流电源线路的连接:火线(H),中线(N)和地线(G)。如果导线没有标准的黑、白、 绿三种颜色,一定要仔细不要混淆导线。注:必须接地。
3、直流电源类(24VD.C)
4、24VDC 电源线路导线连接:原(H)端为-24V(+),原(N)端为公共端(-)和原(G)端仍为地线(G),注:必须接地。

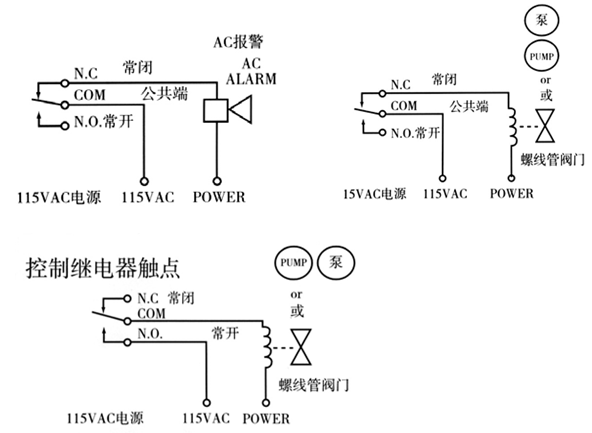

4、控制继电器的连接
射频导纳物位计继电器输出触点是 C 型,2 组双刀双掷,10A,115VAC,阻抗。轻型低电感负载可用于螺线管式阀门或报警。重型电感负载必须通过中间继电器来带动。
