TBQM型气体涡轮流量计选型与安装
关键字:TBQM型气体涡轮流量计,气体涡轮流量计,涡轮流量计

一、TBQM型气体涡轮流量计不宜选用的场合
1、要求流量超出流量范围;
2、频繁中断、强烈脉动流等流量急剧变化的场合,如快速开/关的阀门等,快速打开阀门的冲击 将会损坏涡轮;
3、氢气、氧气、强腐蚀性气体。
4、规格的确定:如已知工况流量范围,直接査表1确定规格;或依据标况下的供气流量范围及介质 压力计算工况流量范围,再査表1确定规格。一般要求工况下流量计的常用流量范围处于20%Qmax〜80%Qmax为最佳。
二、TBQM型气体涡轮流量计结构形式选择
要根据使用现场的安装条件及功能等要求,可通过单独订购相应的修正仪或补偿控制器,正确选 择结构形式。
1、基本型:适用于压力低,无须温度、压力修正的场合,当需要脉冲输出时,需配置低频或高 频脉冲信号发生器。
2、TBQM/FCM:适用于需要实现压力、温度自动检测修正的场合。
3、TBQM/TFC-B:适用于需要进行温度、压力自动检测修正,可根据需要内嵌GPRS、CDMA或NB-IoT模块,由内置电池供电实现日传输次数不多于10次的场合。或由+5VDC本质安全电源供电实现 实时在线的场合,也适用于不带无线通信,但需要显示转换系数和压缩系统比值的场合。
4、TBQM/FCM-V:用于可对温度和(或)压力设定修正,且要求投资成本低的计量场合。
5、TBQM/TFC-V:适用于可对温度和(或)压力设定修正,且要求投资成本低又需要内电池供电 并每日1次对数据记录进行打包后通过GPRS等远程无线上传的计量场合。
6、TBQM/FCC-I :适用于需要实现压力、温度自动检测修正,并需要能实现预付费流量控制功能的场合
7、TBQM/FCC-ffl:适用于需要实现FCCT功能,并需要内置GPRS、CDMA或NB-IoT模块进行无线通信,由内置电池供电实现日传输次数不多于10次的场合;或由专用+5VDC本质安全电源供电实现实时在线的场合。

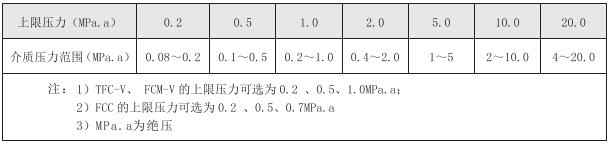

8、当带压力自动检测功能时,为了保证流量计压力检测的准确,应根据介质的最高工作压力正 确选择压力传感器的上限压力。

三、TBQM型气体涡轮流量计外形尺寸

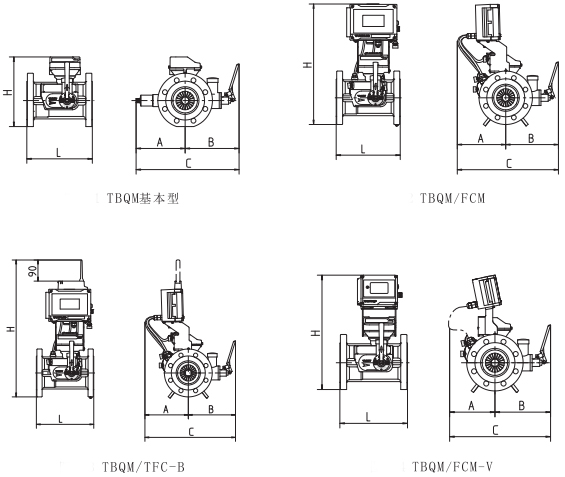

1、结构外形

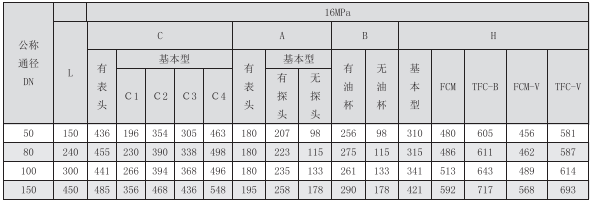

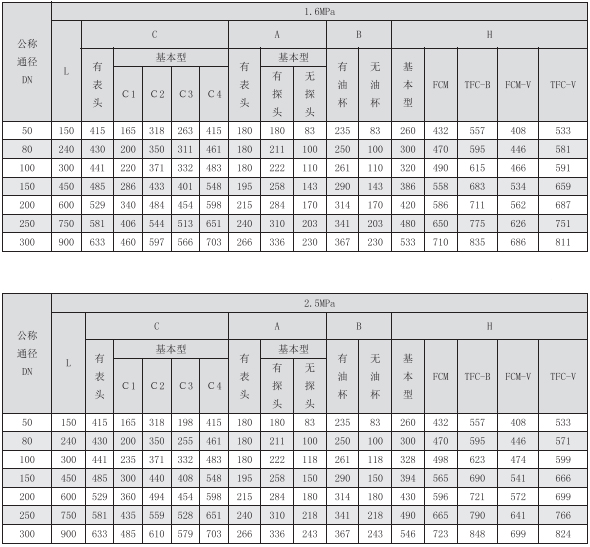

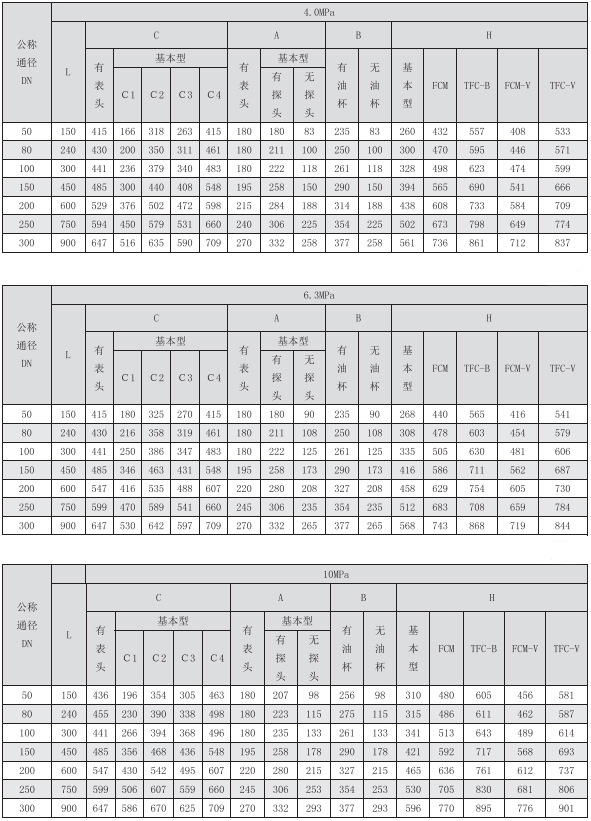

2、流量计外形尺寸

四、TBQM型气体涡轮流量计安装

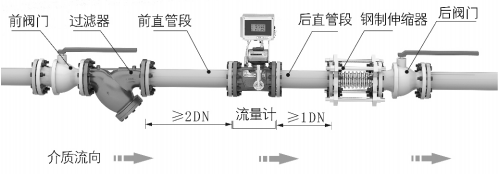

流量计本身配置性能优良的内置式整流器,须保证前直管段N2DN,后直管段N1DN;对于标 准所述的高水平扰动,须保证前直管段310DN,后直管段N5DN;对于超强扰动源如产生强烈偏心出 口喷射流的调压器等,建议在流量计上游安装流动调整器), 整流器出口到流量计入口连接端N4DN。
安装时,在流量计的上游必须配置过滤器且过滤网目数应≥120,以改善介质的纯净度。
