V锥流量计的安装和使用
关键字:V锥流量计,不锈钢V锥流量计,气体V锥流量计

一、V锥流量计概述
V锥流量计是一款流量测量仪表,主要用于液体、气体、蒸汽的流量测量,V锥型流量计分一体式与分体式两种形式。V锥流量计与其他流量仪表相比,具有长期精度高、稳定性好,受安装条件局限小、耐磨损、测量范围宽、压损小、适合赃污介质等优点。
二、V锥流量计安装方法

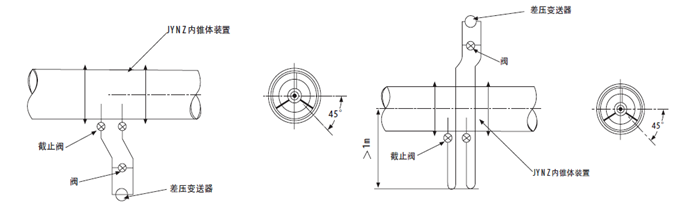

1、V锥流量计测量液体流量
(1)差压变送器最好安装在内锥体装置的下方,这样可以避免液体中气体进入导压管和变送器中。
(2)如果变送器不得不安装在内锥体装置的上方,为了减少液体中的气体进入导压管内,应在内锥体装置和导压管之间装U型弯管,且弯头下端至少低于管道中心1米。
(3)在水平或倾斜的管道上,如果将导压管装在内锥体装置的上半部,这样导压管内会积聚气体,如果装在内锥体装置的下半部,会使沉积物落入导压管内。因此,导压管应自内锥体装置的水平中心线两端引出,或自水平向下小于45度引出。

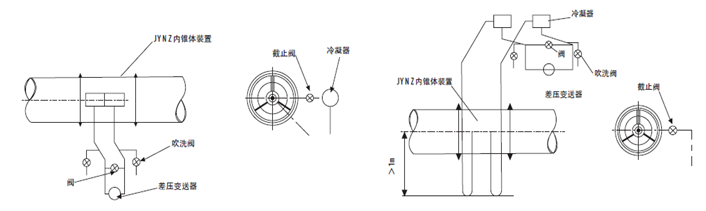

2、V锥流量计测量蒸汽流量
(1)为了保证变送器不受蒸汽高温的影响,在变送器和内锥体装置之前必须安装两个位于同一高度的冷凝器,并在冷凝器、导压管和高、低压室内充满冷凝水,避免高温对变送器的影响。
(2)差压变送器最好安装在内锥体装置的下方,这样可以避免气体进入导压管和变送器中。冷凝器应安装在尽可能量靠近内锥体装置处。
(3)如果差压变送器不得不安装在内锥体装置的上方,应把冷凝器装在高于差压变送器的地方。
(4)以上安装方法均在靠近变送器的地方装有阀,以供吹洗导压管。同时在V锥流量计和冷凝器之前的导压管上应加保温层。

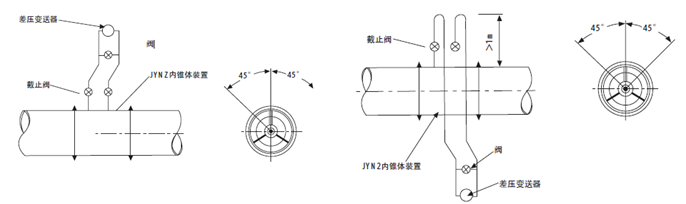

3、V锥流量计测量气体流量
(1)差压变送器最好安装在内锥体装置的上方,这样可以使导压管内所产生的冷凝液流回管道。
(2)如果变送器不得不安装在内锥体装置的下方,为了减少水份凝结在导压管内,应从内锥体装置引出导压管装U型弯管,且弯管头上端至少高于管道中心1米。
(3)在水平或倾斜的管道上,为了避免管道中冷凝液进入导压管,导压管应自内锥体装置的水平中心线上半部引出。
(4)若气体中含有污物或灰尘,在导压管的转弯地方应安装十字接头,以便清洗或吹洗
