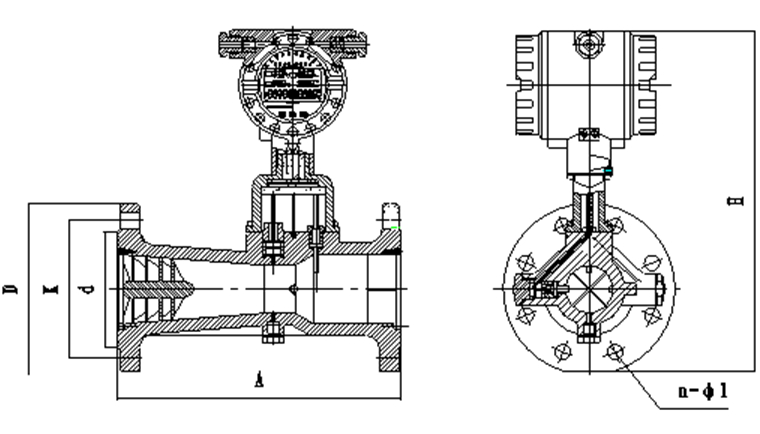

一、旋进旋涡流量计的外形尺寸

二、旋进旋涡流量计的安装
1、旋进旋涡流量计安装时，严禁在其进出口法兰处直接进行电焊，以免烧坏流量计内部零件。
2、对于新安装或检修后的管道务必进行清扫，去除管道中的杂物后方能安装流量计。
3、旋进旋涡流量计应安装在便于维修、无强电磁场干扰、无强烈机械振动以及热辐射影响的场所；
4、流量计不宜用在流量频繁中断和有强烈脉动流或压力脉动的场合；
5、旋进旋涡流量计室外安装时，上部应有遮盖物，以防雨水浸入和烈日曝晒影响流量计使用寿命；
6、流量计可任意角度安装，流体的流向应与流量计上标识的流向一致；
7、在管道施工中，应考虑安装伸缩管或波纹管，以免对流量计造成严重的拉伸或断裂；
8、旋进旋涡流量计应与管道同轴安装，并防止密封片和黄油进入管道内腔；
9、采用外电源时，流量计必须有可靠接地，不得与强电系统共用地线，在管道安装或检修时，不得把电焊系统的地线与流量计搭接。

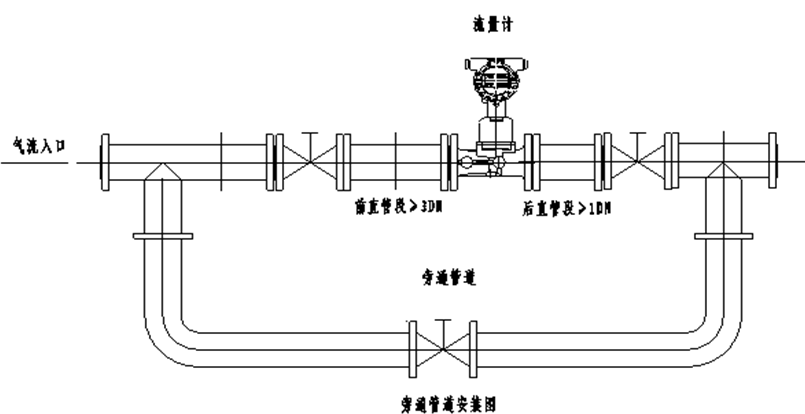

10、为了不影响流体正常输送和便于维护，旋进旋涡流量计安装旁通管道，并保证前≥3DN、后≥1DN的直管段；
