旋进旋涡流量计正确使用方法
关键字:旋进旋涡流量计,气体旋进旋涡流量计,天然气旋进旋涡流量计

一、旋进旋涡流量计的安装
1、流量计安装时,严禁在其进出口法兰处直接进行电焊,以免烧坏流量计内部零件。
2、对于新安装或检修后的管道务必进行清扫,去除管道中的杂物后方能安装流量计。
3、流量计应安装在便于维修、无强电磁场干扰、无强烈机械振动以及热辐射影响的场所;
4、流量计不宜用在流量频繁中断和有强烈脉动流或压力脉动的场合;
5、流量计室外安装时,上部应有遮盖物,以防雨水浸入和烈日曝晒影响流量计使用寿命;
6、流量计可任意角度安装,流体的流向应与流量计上标识的流向一致;
7、在管道施工中,应考虑安装伸缩管或波纹管,以免对流量计造成严重的拉伸或断裂;
8、流量计应与管道同轴安装,并防止密封片和黄油进入管道内腔;
9、采用外电源时,流量计必须有可靠接地,不得与强电系统共用地线,在管道安装或检修时,不得把电焊系统的地线与流量计搭接。

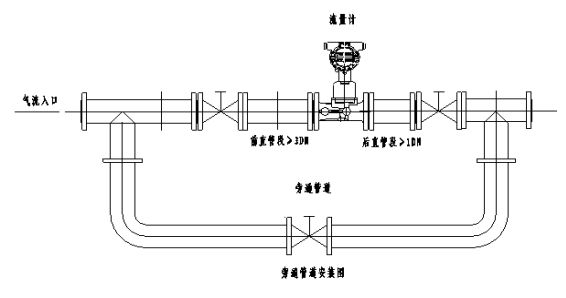

10、为了不影响流体正常输送和便于维护,要求安装旁通管道,并保证前≥3DN、后≥1DN的直管段;

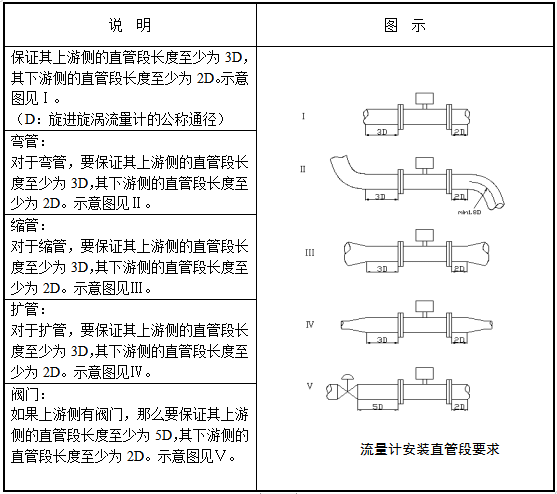

二、旋进旋涡流量计直管段要求
根据旋进旋涡流量计的工作原理和流量计对上、下游直管段要求,对各种上游阻力件的前后直管段长度,且保持直管段内壁光滑平直。

三、旋进旋涡流量计安装注意事项
1、传感器按流向标志可在垂直、水平或任意倾斜位置上安装;
2、当管线较长或距离振动源较近时,应在流量计的上、下游安装支撑,以消除管线振动的影响;
3、传感器的安装地点应有足够的空间,以便于流量计的检查和维修,并应满足流量计的环境要求;
4、应避免外界强磁场的干扰;
5、在室外安装使用时,应有遮盖物,避免烈日曝晒与雨水浸蚀,影响仪表使用寿命;
6、管线试压时,应注意智能型流量计所配置压力传感器的压力测量范围,以免过压损坏压力传感器。
7、应注意安装应力的影响,安装流量计上游和下游管道应同轴,否则会产生剪切应力。安装流量计的位置应考虑密封垫片的厚度,或在下游侧安装一个弹性伸缩节。
8、安装流量计之前应先清除管道中的焊渣等杂物。
9、投入运行时,应缓慢开启流量计上、下游阀门,以免瞬间气流过急而冲坏起旋器。
10、当流量计需要有信号远传时,应严格按“电气性能指标”要求接入外电源(8~24)VDC,严禁在信号输出口直接接入220VAC或380VAC电源;
11、用户不得自行更改防爆系统的接线方式和任意拧动各个输出引线接头;
12、流量计运行时,不允许随意打开后盖改动仪表参数,否则影响流量计的正常工作;
13、定时检查流量计法兰处的泄漏情况。
四、防爆场所安装要求
1、旋进旋涡流量计流量计应有可靠的接地,防爆接地不应与强电系统的保护接地共用。
2、现场测试电源时,不允许使用交流电源接地。
3、在任何情况下,用户不得自行更改防爆电路、元器件和防爆型式。
4、必须先切断外接电源再打开转换器盖子。
