氧化锆氧量分析仪现场安装说明
关键字:氧化锆氧量分析仪,氧量分析仪

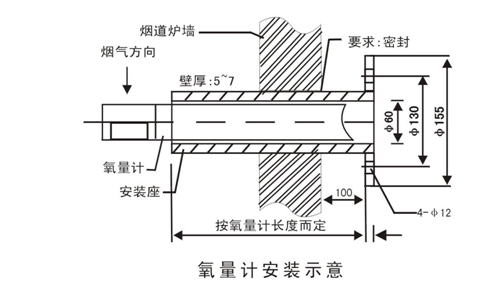

一、氧化锆氧量分析仪检测器安装
检测器的安装首先要考虑安装点的选定,可根据烟温选定加热或不加热氧探头。一般来说,烟气温度较低,检测元件锆管使用寿命长,但探头的本底、内阻较大;烟气温度高,探头寿命短,但内阻小,动态响应快。一般中小型锅炉安装点选在锅炉省煤器前、过热器后较合适,安装点烟气流动性较好,切忌安装在炉内侧、死角涡流缩口处,内侧和死角点容易使响应滞缓,气涡流处氧含量波动大,缩口处易灰堵及冲刷厉害,而且安装点不能有漏气,否则烟道内负压将空气吸入烟道,造成氧量测量偏高,不能如实反映烟道内氧含量。另外,可根据锅炉吨位的大小或炉墙的厚度来选择探头的长度,一般有L=800mm,1000mm,1200mm,检测器的长度可根据客户需要定制。
注意:埋管的长度决不能超出探头的长度。

安装检测器的安装同时应注意:
1、检测器应以水平方式插入烟道,应使“标准气”和“参比气”的气嘴向下。
2、如检测器插入热的烟道内,必须使用分段推入法,缓缓推入烟道,避免使冷态的锆管一下进入高温状态而使锆管爆裂。
3、探头法兰和炉体法兰之间必须垫放石棉纸垫衬,防止漏气。正常检测时,必须拧上标准气气嘴螺堵,保持密封。由检测器接线盒内引线三对六根线至二次表(变送显示器),要求是氧电极信号线1.0mm左右护套线,如现场有强干扰源,应考虑选择带屏蔽的电线;热电偶连线选用K分度的补偿导线,加热器请选用导线大于2A的普通导线。为避免干扰,加热线应与信号线分开穿管走线。
二、氧化锆氧量分析仪二次仪表的安装
盘装式仪表均按标准开孔尺寸开孔,用所附支架固定安装;墙挂式表可选择靠近探头处,合适的地方安装,最好有保护箱体。
