一、彩屏无纸记录仪RS-232C通讯方式
1、RS-232C 方式只允许一台上位计算机挂一台彩屏无纸记录仪。此种通讯方式适用于使用便携式PC机的用户随机读取记录仪数据；也可连接无线数传电台进行远程无线传输或者连接串行微型打印机打印数据和曲线。
2、RS-232C 通讯接口（标准DB9 接口），用户只需将所配备的RS-232 通讯线的一端接于仪表RS-232C接口，另一端与便携式PC机（或PDA）的串行口相连，便可实现RS-232通讯连接。
3、在彩屏无纸记录仪系统组态中，选择好联机地址和波特率，并在记录仪上位机管理软件中作相应的设置，即可进行RS-232方式的通讯了。

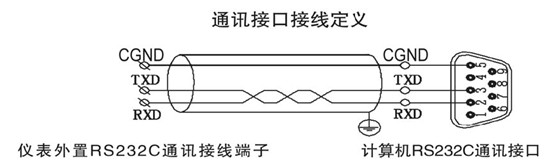

4、彩屏无纸记录仪与计算机的接线如图所示：

二、彩屏无纸记录仪RS-485通讯方式

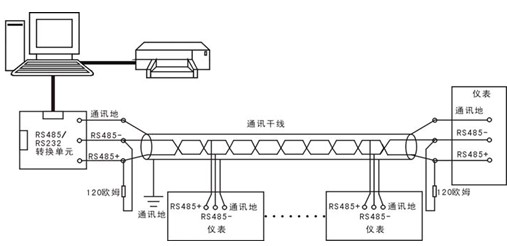

彩屏无纸记录仪的RS-485通讯线采用屏敝双绞线，其一端通过RS-232/485转换模块接到计算机的串行通信口，另一端接到彩屏记录仪通讯端子，其连接方式如图所示：

1、在彩屏无纸记录仪系统组态中，选择好联机地址和波特率并在彩屏无纸记录仪上位机管理软件中作相应的设置，即可进行RS-485方式的通讯了。
2、双芯屏敝线的屏敝层作为通讯地线，注意不可与设备保护地连接。当传输距离较远时，传输干线的两端需分别加一个120Ω的终端电阻，连接在RS-485通信线“+”和“-”之间。
3、当一台计算机挂多台彩屏无纸记录仪时，网络拓扑结构为总线型，每台彩屏无纸记录仪通过支线并接在干线上。需注意的是终端电阻要接在通讯干线的两端，分支后的传输线要尽可能的短，以减少干扰。
4、通讯距离长时可选择中继模块。
5、RS-485方式允许一台上位机同时挂多台彩屏无纸记录仪。该种通讯方式适用于使用终端机的用户与天信系列仪表构成网络，实时接收彩屏无纸记录仪数据与各类控制系统相连。
