天信涡街流量计接线方法
关键字:天信涡街流量计,涡街流量计

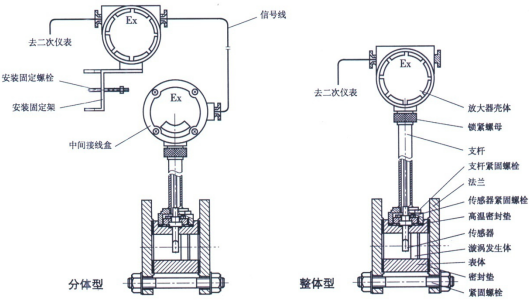

一、天信涡街流量计结构形式

二、天信涡街流量计电气接线

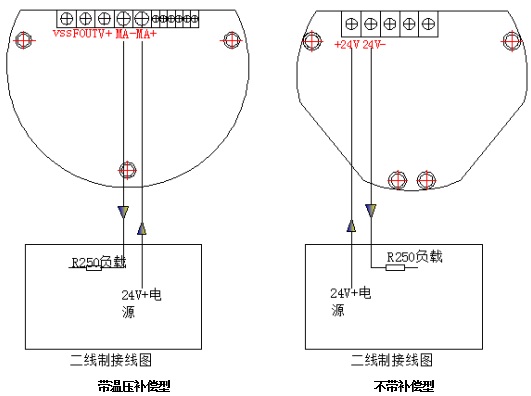

1、两线制电流接线图

2、脉冲型电气接线图

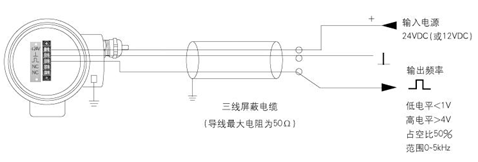

脉冲输出型涡街流量计与其他设备之间采用三线制传输,所需电源为24V±10%。输出回路的最小负载电阻为10K,最大电容为0.22uF,屏蔽线的电阻必须小于50Ω。
一般情况下,连接线采用三芯屏蔽线RVVP3X0.5mm,屏蔽层应可靠地接在放大器盒内的接地螺丝上。
连接线不能与电力线平行排布在一起,至少间隔15CM以上,最好单独穿行在金属管子中,连线固定好,不能晃动。

“V+” 接电源“+”端(+12-24V);“Fout”为脉冲输出端;“Vss”接电源“-”端,此脉冲输出必须在主电流回路供电的情况下使用,输出为带切除的光隔离脉冲,通常在标定和采集频率和脉冲信号或运用报警功能时使用;输出信号为含1K上拉电阻的集电极开路输出。
3、带RS485通讯的电气连接图

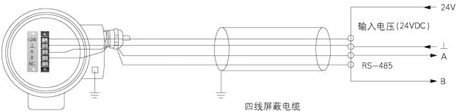

输出RS485的涡街流量计与其他设备之间连接线采用四线制的所需电源为24V±10%。
