涡街流量计口径选择和安装要求
关键字:涡街流量计,气体涡街流量计,蒸汽涡街流量计

一、涡街流量计管道安装要求
1、涡街流量计对安装点的上下游直管段有一定要求,否则会影响介质在管道中的流场,影响仪表的测量精度。

2、涡街流量计上、下游配管内径应相同。如有差异,则配管内径Dp与涡街仪表表体内径Db,应满足以下关系0.98Db≤Dp≤1.05Db上、下游配管应与流量仪表表体内径同心,它们之间的不同轴度应小于0.05Db。
3、仪表在在管道上可以水平、垂直或倾斜安装。

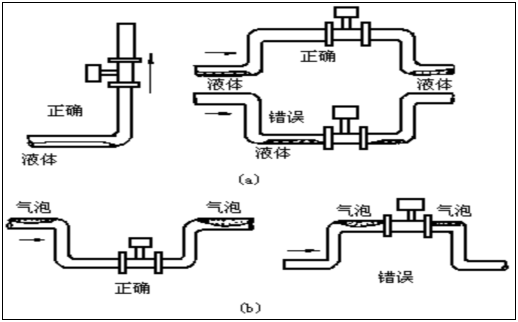

4、测量气体时,在垂直管道安装仪表,气体流向不限。但若管道内含少量液体,为了防止液体进入仪表测量管,气流应自下而上流动。
5、测量液体时,为了保证管内充满液体,所以在垂直或倾斜管道安装仪表时,应该保证液体流动方向从下而上。若管道内含少量气体,为了防止气体进入仪表测量管,仪表应安装在管线的较低处
6、涡街流量计与法兰之间的密封垫,在安装时不能凸入管内,其内径应比表体内径大1-2mm测压孔和测温孔的安装设计。被测管道需要安装温度和压力变送器时,测压孔应设置在下游3D~5D处,测温孔应设置在下游6D~8D处。

7、测量高温、低温介质时,应注意保温措施。转换器内部(表头壳体内)高温一般不应超过70℃;低温易使转换器内部出现凝露,降低印制电路板的绝缘阻抗,影响仪表正常工作。

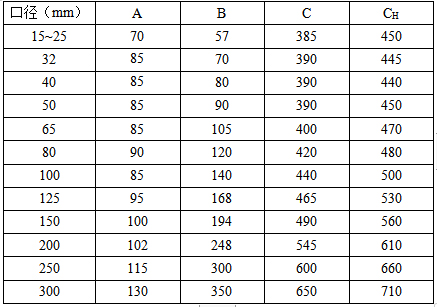

二、涡街流量计安装外形尺寸
