氧化锆氧量分析仪探头安装点选择
关键字:氧化锆氧量分析,氧量分析,氧化锆分析

一、氧化锆氧量分析仪探头安装点选择
1、氧化锆探头应安装在烟气流动好,切忌安装在炉内侧.死角.涡流及缩口处,内侧和死角点易使响应迟缓,涡流处氧量波动大,缩口处易灰堵和冲刷大;安装点处应有操作平台,便于安装探头和校准,安装操作。氧化锆探头安装要考虑维修方便。一般来说,烟气温度低,氧化锆探头使用寿命长,烟气温度高,使用寿命短。氧化锆探头不能安装在烟气不流动的死角,也不能安装在烟气流动很快的地方(如有些旁路气道的扩容腔内)。不能安装在过热器前面、几乎接近炉膛的位置、高温的炉膛里这样会使锆头不能正常工作,甚至由于高温、高温辐射、炉温控制操作的温度骤变等损坏锆头的结构和性能。
2、要求烟道漏气较小,对于中、小型锅炉,建议安装在省煤器前过热器后,即将氧化锆探头装在过热器与省煤器中间 , 安装点的烟气温度应符合小于700℃的要求,因为锅炉系统烟气的流向从炉膛到汽包,经过过热器、省煤器、空气预热器,由引风机经回收处理后从烟囱排放。如果测点过于靠近烟气炉膛出口,由于温度过高,流速较快,将对检测器不锈钢外壳形成冲刷腐蚀,减短使用寿命;如果测点过于偏后,由于烟道系统中漏气现象,将造成测点处氧量值偏高,不能如实反映炉膛中的烟气氧量。
3、氧化锆管元件系陶瓷类金属氧化物,安装时不要与炉膛内的管子剧烈碰撞,避开震动场所。气体温度和压力要在仪器的使用范围内。

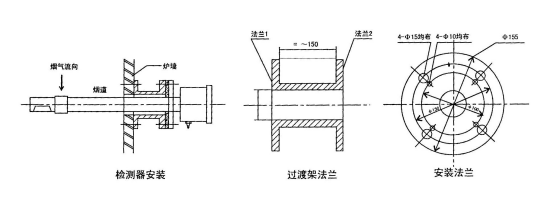

4、炉墙上的氧化锆探头固定法兰安装时,用钢材做成如图形状的过渡架,过渡架的法兰能直接焊在炉墙处壁上或埋入炉墙中,但要求气密牢固。过渡架另一端法兰是为固定氧化锆探头而设,因此必须与氧化锆探头固定法兰的螺孔相匹配。如选用由12mm安装孔,则将过渡架法兰的¢125mm圆上均布四个¢12mm的安装孔,使用4个M1O×40的螺丝,将它与检测器的固定法兰紧固,为防止漏气,两法兰间可填充橡胶纸板密封圈。

二、氧化锆氧量分析仪探头的安装注意事项
1、氧化锆氧量分析仪探头在安装时必须慢慢的插到烟道里,避免锆管突遇高温而爆裂; 氧探头接线盒上有两个进气口,必须朝下面。 一个进气口为参比气入口,为常开口,不能堵住; 另一个进气口为标气入口,为常闭口,试验完毕必须堵住,才能确保测量精度.
2、氧化锆氧量分析仪探头在安装时法兰与法兰之间必须用石棉垫垫好,不能有漏气,以免影响测量精度; 氧化锆探头的底部装有白色过滤器,时间久了积满粉尘影响气体穿透力,必须及时更换.氧化锆探头在使用8-10个月后,最好
3、要重新进行一下标定,确定本底值,没有标气按上面的方法确定,最好用标气校,标气及氧化锆校验装置我厂可以提供.
4、氧化锆氧量分析仪探头检测器的参比气是靠空气自然对流提供的,氧化锆探头检测器需水平安装,参比气和标准气接口相应朝下。氧化锆探头安装法兰和过渡架法兰之间必须填橡胶纸板,以免空气漏入烟道,影响测量准确度。
5、氧化锆氧量分析仪探头端头必须离锅炉内壁150mm以上,使过滤器的多孔陶瓷暴露部分背对烟气的流向(过滤器方向可单独转动)以避免陶瓷体受气体冲刷,延长使用寿命。取样点的温度、压力、流量等参数不能变化太大,
6、当检测器推入热的烟道时,为防止锆管爆裂,宜分段逐步推入,一般以10~20厘米/分钟为好。
