固定分体式超声波流量计
关键字:固定分体式超声波流量计,分体式超声波流量计,超声波流量计



概述

TX-TUF-2000S系列固定分体式超声波流量计以速度差法为原理,测量圆管内液体流量。本系列仪表采用了数字发射、数字接收、数字分析、数字输出等先进的微功耗数字化设计技术,仪表计量准确、运行可靠、更适于工业现场的需求。转换器形式有:壁挂式、盘装式、一体式;传感器形式有:插入式、管段式、外夹式。

特点
高精度测量线性度优于0.5%,重复性精度优于0.2%,测量精度优于±1%

测量范围大
选用不同型号的传感器 , 可实现口径 DN15 ~ DN6000mm 管道流量的测量

支持中英文菜单
不同版本的流量计,可支持中文或英文菜单,方便快捷

可靠性高
采用低电压、多脉冲发射电路,测量精度、使用寿命及可靠性大幅提高

抗干扰能力强
 采用双平衡信号差分发射、接收电路,有效抵御变频器,电视塔、高压线等强干扰源

强大的记忆功能
自动记忆前64日、前64月、前5年的累计流量,自动记忆前64次来电和断电时间和流量,自动记忆前64日流量计的工作状态是否正常。

基本参数:

可选配的传感器 基本型号 测量范围 流体温度 精度
标准外夹式  TS-1(小型) TX-2000SNB1 DN15-100mm -30℃~90℃ ±1%
外夹式传感器  TM-1(中型) TX-2000SNB2 DN50-1000mm
 TL-1(大型) TX-2000SNB3 DN300-6000mm
高温外夹式  THS-1(小型) TX-2000SNB4 DN15-100mm -30℃~160℃
THM-1(中型) TX-2000SNB5 DN300-1000mm
插 入 式 TC-1(标准插入) TX-2000SNC1 DN80-6000mm -40℃~160℃
TLC-2(加长插入) TX-2000SNC2
标准管段式 标准管段式 TX-2000SNG

DN15-1000mm
(详见附录2)

-40℃~160℃ ±0.5%
电  源  一次表DC8-36V, 二次表AC220V或DC24V
输  入  3路4~20mA模拟输入,2路三线制PT100电阻信号输入
输  出  隔离 RS232/RS485 输出,2 路隔离 OCT输出,1 路隔离 4-20mA 输出( 无源 )
通信协议  METER-BUS协议,MODBUS 协议,富士扩展协议,简易水表协议

固定分体式超声波流量计测量组成图:

    壁挂型TX-CSB-1000
  • 用于挂墙安装
  • 尺寸:170×180×56mm
  • 外夹式测量图

      盘装型 TX- -2000SS
    • 用于仪表盘安装
    • 尺寸:84×168mm

    插入式测量图
      壁挂TX-2000SB
    • 防爆等级DⅡBT4
    • 尺寸:285×265×90mm

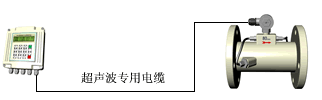

    管段式测量图
