一、概述
TX-HX环室孔板流量计的基本原理和标准孔板流量计基本相同，但结构相差甚远。环形孔板本身自带一段测量管，在测量管中部固定一块同轴的圆板，圆板由支撑架固定在管道上，适用于各种流体介质（气体、蒸汽、液体）的测量，例如饱和蒸汽、过热蒸汽、压缩空气、各种煤气、废气、冷却水、重油、渣油、燃料油、冷凝液、各种化工溶液等。环形孔板具有标准孔板结构简单、牢固、安装使用方便的特点，同时无需长的直管道，具有在恶劣的管道条件下工作的优点。
二、工作原理
环室孔板流量计依据的基本原理同标准孔板一样，适用于流体连续性方程和伯努力方程，所不同的是流体进入测量管段后，最小流通截面不一样，标准孔板最小流通截面是圆形，环形孔板最小流通截面是环形，把环形流通面等效成圆形流通截面，等效孔径为d，等效孔径比β=d/D,基本方程是：

三、特点
1、适合测量蒸汽、煤气及冷却水等脏污介质。
环室孔板“周边流通，中间阻挡”的特殊结构，使得杂质畅通无阻及停汽时蒸汽形成的冷凝水及时流走，从而提高了工作可靠性和测量精度。
2、  适合高温、高压流体的流量测量。
环室孔板测量高温流体时，测流板周边呈自由状态，温度膨胀仅改变外形尺寸，不改变边缘尖锐度和形状，因此不改变流出系数，不影响测量精度；测量高压流体时，因测流板在管道内部，与静压力的高低无关，降低加工成本。
3、比圆缺孔板、偏心孔板工作可靠，测量准确。
4、采用均压环结构，减少测量误差来源。
5、采用带远传膜盒的差压变送器，可以测量渣油、重油等脏污介质的流量。
四、适用范围
1、公称直径：50mm≤DN≤1800mm
2、雷诺数范围：10 3≤ReD≤10 7
3、公称压力：PN≤32MPa
4、工作温度：-196～530℃
5、精度：1级、1.5级
五、结构形式

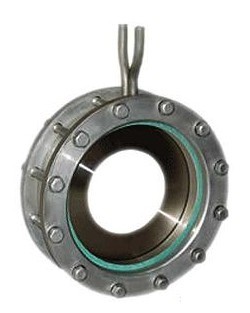

环室孔板流量计采用均压环取压，外形结构见下图。
