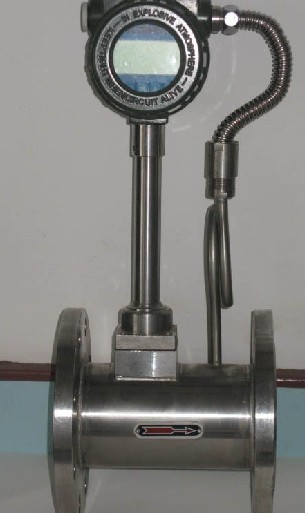

TXV型气体涡街流量计
关键字:气体涡街流量计,涡街流量计,流量计

一、气体涡街流量计概述
当沿着轴向流动的流体在流经前一个三角形钝体时会产生旋涡脱离现象,在钝体两侧交替产生卡门旋涡,当旋涡流经后面一个三角形钝体时,旋涡强度被强化,且旋涡的频率与流体的速度成正比,并为线性,与单钝体的结构相比,双钝体组合结构强化了流体振动,可降低流量计的计量下限。通过安装在钝体两侧的两个压电传感器可检测出旋涡振荡并输出微弱电荷信号经放大器差动放大、滤波、整形后剔除干扰信号并输出频率与流速成正比的脉冲信号。积算仪中对脉冲信号进行计数并计算,得到工况体积流量并累积得到工况体积总量。由于采用了双钝体组合结构,克服了传统涡街流量计下限流量高的缺点,降低测量下限。
二、气体涡街流量计特点
● 采用双钝体涡街流量传感器技术、差动式双压电传感器技术,范围度宽,流量下限低,抗干扰能力强,计量准确可靠。
● 采用微功耗高新技术,凭内外电源均可工作,内电池可连续使用五年以上。
● 采用LCD显示工况瞬时流量、工况累积流量等,显示清晰直观,读数方便。
● 与旋进式流量计相比,压力损失较小,适合于压力较低之场合使用。
● 无机械转动部件,高可靠,稳定性好,维修量少,对介质适应性好。
● 可通过RS485接口与数据采集器配套实现GPRS无线数据传输,安全可靠,可方便实现自动化管理。
● 表头可180°随意旋转,安装方便。
三、主要技术参数
型号规格
公称通径
   DN
流量范围
 (m3/h)
压力等级
MPa
    准确度(级)
 Qmax
压力损失(kPa)
壳体材料
TXL-25
   25
3.570
1.6
2.5
4.0
6.3
10
1.0
Qmin≤Q≤20%Qmax   2.0
20%Qmax≤Q≤Qmax   1.0

特殊要求:0.5
Qmin≤Q≤20%Qmax   1.0
20%Qmax≤Q≤Qmax   0.5

     3.30





1.6MPa
铝合金

2.5 MPa
不锈钢
TXL-32
   32
6145
     2.10
TXL-50
   50
15400
     2.90
TXL-80
   80
45900
1.6
2.5
4.0
6.3
     4.20
TXL-100
   100
701400
     3.90
TXL-150
   150
1603200
1.6
2.5
4.0
     5.40
TXL-200
   200
3006000
     3.70
TXL-250
   250
4008000
1.6
2.5
     3.80
TXL-300
   300
60012000
     5.90
