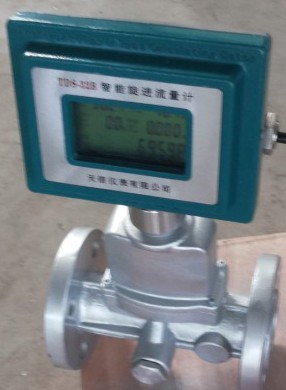

一、智能旋进流量计产品概述
当沿着轴向流动的流体进入流量传感器入口时，旋涡发生体强迫流体进行旋转运动，于是在旋涡发生体中心产生旋涡流，旋涡流在文丘利管中旋进，到达收缩段突然节流使旋涡流加速，当旋涡流进入扩散段，因回流作用强迫进行旋进式二次旋转。此时旋涡流的旋转频率与介质流速成正比，并为线性。两个压电传感器检测的微弱电荷信号经前置放大器差动放大，滤波，整形后变成两路频率与流速成正比的脉冲信号，同时处理电路对两路的脉冲信号进行相位比较和判别，剔除干扰信号,而对正常的流量信号进行计数处理。将正常的流量信号送到修正仪中的CPU进行计数处理，得到工况体积流量，并根据体积修正模型转换为瞬时流量并进行累积得到标准体积总量。
二、智能旋进流量计特点
●采用独特的双传感器技术和电路处理技术，有效地解决了压力波动和机械振动对流量信号的干扰，计量准确可靠。
●集温度、压力、流量传感器和体积修正仪于一体，可对被测气体温度、压力和压缩因子自动跟踪修正，直接计量气体的标准体积流量和总量。
●采用数字温度和压力传感器，并以I2C接口与表头进行数据通信，测量精度与表头无关，相同规格直接互换，维护、检定、使用方便。
●数字压力传感器内置-15℃～+65℃的温度补偿表格，温漂小，精度高。
●修正仪对天然气压缩因子的修正模型中，具有AGA NX-19与采用SGERG-88方程两种方法可选。
●采用微功耗高新技术，凭内外电源均可工作，内电池可连续使用五年以上。
●无机械转动部件，高可靠，稳定性好，维修量少，对介质适应性好。
●大屏幕LCD显示标准体积流量、标准体积总量、温度、压力和电池容量，显示清晰直观，   读数方便。
●功能强大，三种脉冲信号输出、三种历史数据记录方式、两种标准电流信号输出方式可选。
●可通过RS485接口与数据采集器配套实现GPRS无线数据传输，安全可靠，可方便实现自动化管理。RS485通信协议符合MODBUS协议。
●表头可180°随意旋转，安装方便。
●压力、温度传感器采用外置结构并采用四通阀门和保护套设计，便于对压力传感器和温度传感器进行在线拆卸更换和检定。
三、智能旋进流量计主要技术参数

型号规格	公称通径 （mm）	流量范围 （m3/h）	压力等级 （MPa）	准确度 （级）	Qmax时 压力损失（kPa）	壳体材料
TDS-20B	20	1.2～15	1.6 2.5 4.0 6.3 10 16	1.0   1.5	3.30	≤2.5MPa，铝合金；   ≥4.0MPa，不锈钢
TDS-25B	25	2.5～30			2.10
TDS-32B	32	4.5～60			2.90
TDS-50D	50	6～75			4.20
TDS-50E	50	2.5～50			2.10
TDS-50B	50	10～150			3.90
TDS-80D	80	18～200			5.40
TDS-80B	80	28～400	1.6 2.5 4.0 6.3 10		3.70	1.6MPa，铝合金；   ≥2.5MPa，不锈钢
TDS-100D	100	40～600			3.80
TDS-100B	100	50～800			5.90
TDS-150D	150	100～1200	1.6 2.5 4.0		7.60
TDS-150B	150	150～2250			11.00
TDS-200B	200	360～3600			16.00
